Hikvision DS-2CD1343G2-LIU – 4MP IP Turret камера 2.8 мм
- Turret корпус — Ø110 × 89.2 мм, завъртане 0–360°, наклон 0–75°
- 98° хоризонтален обхват — фиксиран обектив 2.8 мм
- 4 MP — 2560 × 1440 при 20 к/с
- Хибридна светлина — инфрачервена и бяла, до 30 м
- Вграден микрофон — моно звук с филтриране на шума
- IP67 — работа от −30 до 60 °C
- PoE или 12 V DC — един мрежов кабел до камерата
Turret камера за място, което вече имате предвидено – стена, ъгъл, стълб или разклонителна кутия – и от което трябва да се покрие широка сцена.
Hikvision DS-2CD1343G2-LIU е 4 MP Turret камера (често наричана куполна) с 98° хоризонтален обхват от фиксиран обектив 2.8 мм. Корпусът се насочва в три оси и може да се монтира на стена, в ъгъл, на стълб или върху разклонителна кутия (с допълнителни основи), а хибридната светлина до 30 м и вграденият микрофон работят през един мрежов кабел с PoE.
Turret корпус и начини на монтаж

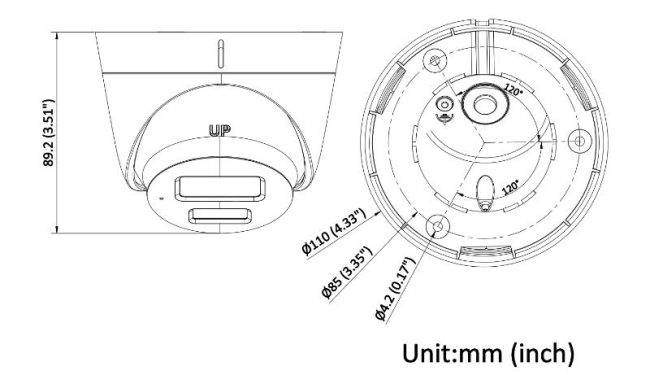

Корпусът е от метал и пластмаса – диаметър 110 мм, височина 89.2 мм, тегло около 340 г. Насочването е в три оси: завъртане 0–360°, наклон 0–75° и ротация 0–360°. Така кадърът се нагласява на самото място, след като основата е закрепена.
Производителят предвижда шест начина на монтаж, всеки с допълнителна основа Hikvision:
- Стена – три варианта основа
- Ъгъл – две комбинации от основи
- Висящ монтаж – една основа
- Стълб – три комбинации от основи
- Разклонителна кутия – два варианта основа
- Наклонен таван – една основа
Кодовете на основите са в таб „Монтаж и аксесоари“.
Широк кадър: 98° при обектив 2.8 мм
Фиксираният обектив 2.8 мм дава 98° по хоризонтала, 54° по вертикала и 114° по диагонал. Картината е 4 MP (2560 × 1440) при 20 кадъра в секунда.
Ширината на кадъра и разстоянието вървят заедно. За този обектив производителят дава по DORI: откриване на обект до 63 м, наблюдение до 25 м, разпознаване до 12 м и идентифициране до 6 м.
Светлина, звук и контраст
Допълнителното осветление е хибридно: инфрачервена светлина (850 nm) и бяла светлина, до 30 м. Инфрачервената светлина не носи цвят, затова при нея картината е черно-бяла и минималната осветеност е 0 lux; цветна картина камерата дава от 0.005 lux (F1.6, автоматично усилване включено). Кога да предпочетете цветно и кога инфрачервено нощно виждане, е обяснено в нашето ръководство за цветното и инфрачервеното нощно виждане.
Вграденият микрофон е моно и филтрира шума от околната среда. За кадри със силна светлина и сянка едновременно камерата има 120 dB WDR, BLC и HLC, а сигналът за движение може да се ограничи до избран тип цел – човек или автомобил.
Захранване и свързване
Камерата има един RJ45 порт 10/100 Mbps и работи със системи по ONVIF (Profile S и Profile T). На живо се гледа с Hik-Connect или с iVMS-4200, а видеото се кодира с H.265+, H.265, H.264+ или H.264.
За пълна система добавете PoE рекордер или суич, UTP кабел и конектори – или съберете всичко с конфигуратора за видеонаблюдение, който добавя към комплекта кабела, конекторите и захранването.
По PoE камерата е клас 3 и използва най-много 6.5 W; от източник 12 V DC (±25 %) – най-много 5 W при 0.4 A.
| Технически характеристики на камера | |
| Резолюция | 4MP |
| Обектив | Фиксиран 2.8мм |
| Монтаж | Външна (IP66/IP67) |
| Нощно виждане | IR до 30м |
| Аудио | Вграден микрофон |
| Захранване | PoE |
| Корпус | Turret |
| Общи технически характеристики | |
| Тип | IP |
| Смарт функции | Разпознаване човек/автомобил |
| Приложение | Hik-Connect |
| Съвместимост | ONVIF |
| Камера | |
|---|---|
| Сензор | 1/3″ Progressive Scan CMOS |
| Максимална резолюция | 2560 × 1440 (4 MP) |
| Кадри в секунда | 20 к/с при 2560 × 1440; 25 к/с при 1920 × 1080 и 1280 × 720 (50 Hz) |
| Скорост на затвора | 1/3 s до 1/100 000 s |
| Минимална осветеност | Цвят 0.005 lux (F1.6, AGC ON); черно-бяла 0 lux с IR |
| Ден/нощ | IR филтър |
| Широк динамичен обхват | 120 dB WDR |
| Съотношение сигнал/шум | ≥ 52 dB |
| Подобряване на картината | BLC, HLC, 3D DNR |
| Поверителни маски | 4 програмируеми полигонални маски |
| Видео компресия | H.265+ / H.265 / H.264+ / H.264 |
| Битрейт | 32 Kbps до 8 Mbps |
| Аудио | Вграден микрофон, моно; филтриране на шума от околната среда |
| Събития | Откриване на движение със задействане по тип цел (човек, автомобил); аларма при въздействие върху видеото |
| Обектив | |
| Тип | Фиксиран, 2.8 мм |
| Зрителен ъгъл | 98° хоризонтално, 54° вертикално, 114° по диагонал |
| Светлосила | F1.6 |
| Байонет | M12 |
| DORI | Откриване 63 м, наблюдение 25 м, разпознаване 12 м, идентифициране 6 м |
| Нощно виждане | |
| Допълнително осветление | Инфрачервено и бяла светлина (Smart Hybrid Light) |
| Обхват | До 30 м |
| Дължина на вълната на IR | 850 nm |
| Мрежа и захранване | |
| Мрежов интерфейс | 1 × RJ45 10/100 Mbps |
| Захранване | PoE клас 3 (802.3af), макс. 6.5 W; 12 V DC ±25 %, 0.4 A, макс. 5 W, коаксиален щекер Ø5.5 мм, защита от обратна полярност |
| Интеграция | ONVIF (Profile S, Profile T), ISAPI, SDK |
| Клиенти | iVMS-4200, Hik-Connect |
| Потребители | До 32, три нива: администратор, оператор, потребител |
| Едновременен преглед на живо | До 6 канала |
| Сигурност | Защита с парола, воден знак, Basic и Digest автентикация, WSSE, журнал за сигурност, автентикация на хост (MAC адрес) |
| Корпус и работни условия | |
| Материал | Метал и пластмаса |
| Размери | Ø110 × 89.2 мм |
| Тегло | Около 340 г (с опаковката около 560 г) |
| Размери на опаковката | 150 × 150 × 141 мм |
| Регулиране | Завъртане 0–360°, наклон 0–75°, ротация 0–360° |
| Защита | IP67 (IEC 60529) |
| Работна температура и влажност | −30 °C до 60 °C, влажност до 95 % без кондензация |
Камерата се закрепва с допълнителна основа Hikvision – изборът зависи от мястото на монтаж. Основите по начин на монтаж, както са изброени от производителя:
- Стена – DS-220AZJ-145-WA, DS-1272ZJ-110-TRS или DS-220AZJ-130-WA
- Ъгъл – DS-1276ZJ-SUS + DS-1272ZJ-110-TRS + DS-1253ZJ-M, или DS-1476ZJ-SUS + DS-220AZJ-145-WA
- Висящ монтаж – DS-1271ZJ-110-TRS
- Стълб – DS-1275ZJ-SUS + DS-1280ZJ-S, DS-1275ZJ-S-SUS + DS-220AZJ-130-WA, или DS-1475ZJ-SUS + DS-220AZJ-130-WA
- Разклонителна кутия – DS-1280ZJ-S или DS-1280ZJ-TR13
- Наклонен таван – DS-1281ZJ-S
DS-1280ZJ-S е основата за разклонителна кутия, посочена като съвместима с този модел.
След закрепването камерата се насочва в три оси: завъртане 0–360°, наклон 0–75° и ротация 0–360°. До нея е нужен един мрежов кабел с RJ45 – за данни и PoE захранване; при захранване от 12 V DC се ползва източник с коаксиален щекер Ø5.5 мм.
Какъв е зрителният ъгъл на камерата?
Обективът 2.8 мм дава 98° по хоризонтала, 54° по вертикала и 114° по диагонал. По DORI на производителя откриването на обект е до 63 м, а идентифицирането – до 6 м.
Как и къде може да се монтира камерата?
Камерата се монтира на стена, в ъгъл, на стълб, върху разклонителна кутия, висящо или на наклонен таван – във всеки случай с допълнителна основа Hikvision. Насочването е със завъртане 0–360°, наклон 0–75° и ротация 0–360°, а корпусът е Ø110 × 89.2 мм и тежи около 340 г.
До колко метра работи нощното осветление?
Допълнителното осветление – инфрачервено и бяло – има обхват до 30 м. Цветна картина камерата дава от 0.005 lux, а с включено инфрачервено осветление картината е черно-бяла.
Има ли камерата вграден микрофон?
Да, камерата има вграден микрофон – моно звук с филтриране на шума от околната среда.
Как се захранва камерата?
Камерата се захранва по PoE (клас 3, до 6.5 W) през мрежовия кабел или от източник 12 V DC (±25 %, до 5 W). С PoE до нея стига един кабел.
Къде се записва видеото и с какво се гледа?
Видеото се записва на мрежов видеорекордер (NVR), който работи с ONVIF (Profile S или Profile T). На живо се гледа в Hik-Connect или в iVMS-4200, като камерата поддържа до 6 едновременни прегледа на живо.
